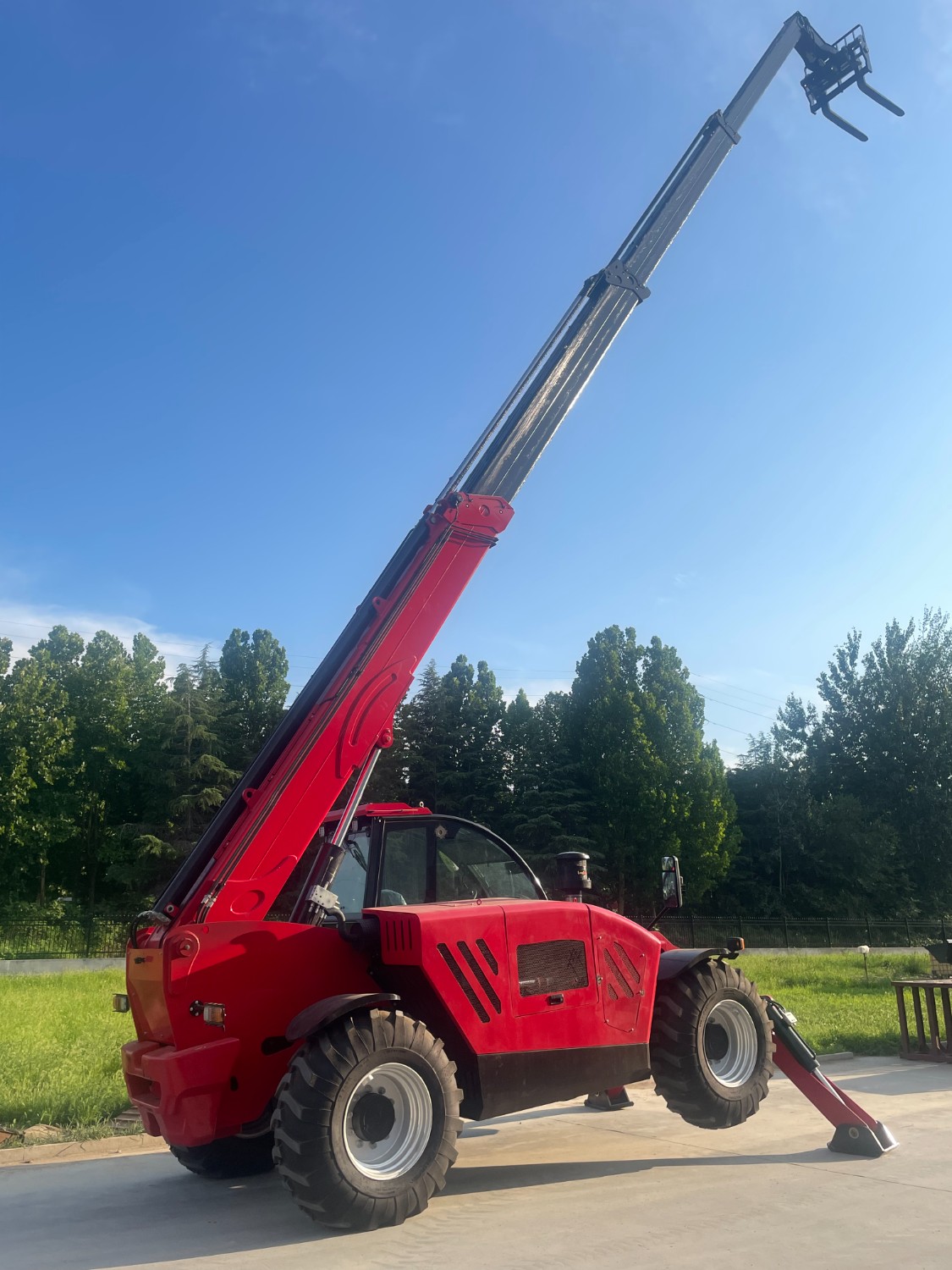

4018静液压叉装车

总尺寸Overall Dimension

1 整机总长（铲斗放置地面）Length(with bucket on ground) 7900±50mm

2 整机总长（货叉放置地面）Length（Forks are placed on the ground） 7500±50mm

3 整机长度（不带货叉不带斗）Length（No forks, no buckets） 6300±50mm

4 整机总宽(轮胎外沿、机罩外沿)Overall width（Tire outer edge, hood outer edge) 2420±50mm

5 整机总宽（液压支腿完全打开）The overall width of the whole machine (the hydraulic outriggers are fully open) 3800±50mm

6 整机高度（到驾驶室顶）Height(To the top of the cabin) 2810±20mm

7 轴距Wheel base(MM) 3300±10mm

8 轮距 Wheel Tread(MM) 1980±10mm

主要技术参数 Main technical parameters

1 额定载重量Rated load 4000KG

2 操作重量 Operating weight 13000KG

5 动作时间Actuation time 举升时间  空载

Lifting time Empty/full load 18S

下降时间 Falling time 12.7S

外伸时间Extension time 16.1S

回缩时间Retraction time 15.6S

上倾翻时间Up-tilting time 5S

下倾翻时间Down-tipping time 4S

发动机 Engine

1 发动机型号Engine model 康明斯国三QSF3.8-C140

2 冷却形式Cooling type 水冷Water cooling

3 额定功率 Rated power 104(kW)

4 排气量Total exhaust of cylinder 3.8L

5 额定转速Rated speed 2200(r/min)

传动系统 Transmission System

1 变速箱Transmission case 冷却方式Cooling type 压力油循环Pressure oil circulating

型号Model CA587914S

形式Type 静液压

2 桥Axle 前驱动桥型号Front Axle Model 卡拉罗CA599663S

后驱动桥型号Rear Axle Model 卡拉罗CA599664S

3 变速箱档位 Gear shift position 2F、 2R前二后二档位

4 速度Speed（F/R）km/h 前进1档  F1:  11km/h

     前进2档  F2:  30km/h

后退1档  R1:  11km/h

后退2档  R2:  30km/h

5 行车制动 油浸多盘式液压制动[湿式制动]

6 驻车制动 弹簧制动液压释放

7 轮胎型号Tire size    440/80-24

液压系统 Hydraulic system

1 工作泵排量Working pump displacement 变量柱塞泵63cc/rev

2 工作泵压力Working pump pressure 265bar

3 行走泵 变量柱塞泵75cc/rev

4 行走泵压力 400bar

3 转向器型号 Steering gear model BZZ-250

4 转向模式 前轮；四轮；蟹型
